我們增強了 BricsCAD V24 中的「圖面健康」指令，以協助您保持 DWG 檔案健康並提高效能。這些指令在所有 BricsCAD 授權中均可使用，並將協助您徹底清理圖面資料。

BricsCAD 有一套獨特的圖面最佳化工具 - 其中一些您可能已經在先前的 BricsCAD 版本中熟悉 - 例如 PURGE 指令和 AUDIT 工具。 去年，我們推出了一種新的圖面健康工具，讓您可以更輕鬆地從 BricsCAD 中的一個位置存取這些最佳化工具。

圖面健康工具將這些最佳化工具分組為一個強大且易於使用的指令。我們的用戶對「圖面健康」工具給予很多正面回饋，因此我們進一步開發該工具。我們新增了與 OVERKILL 指令對應的新任務，增強日常管理以允許多次匯入和匯出，並使結果面板更具互動性。

如何在 BricsCAD ® V24 中啟動「圖面健康管理」工具
您可以從 BricsCAD 的多個位置啟動「圖面健康管理」工具，例如使用 DWGHEALTH 的指令行和本例中的功能區。

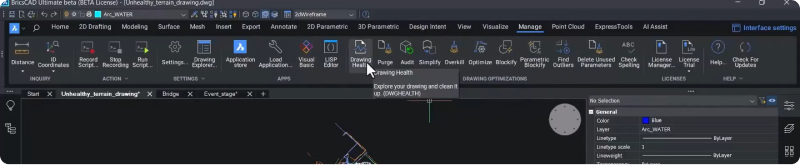

• 功能區 上的「 管理 」欄標以顯示圖面最佳化工具面板

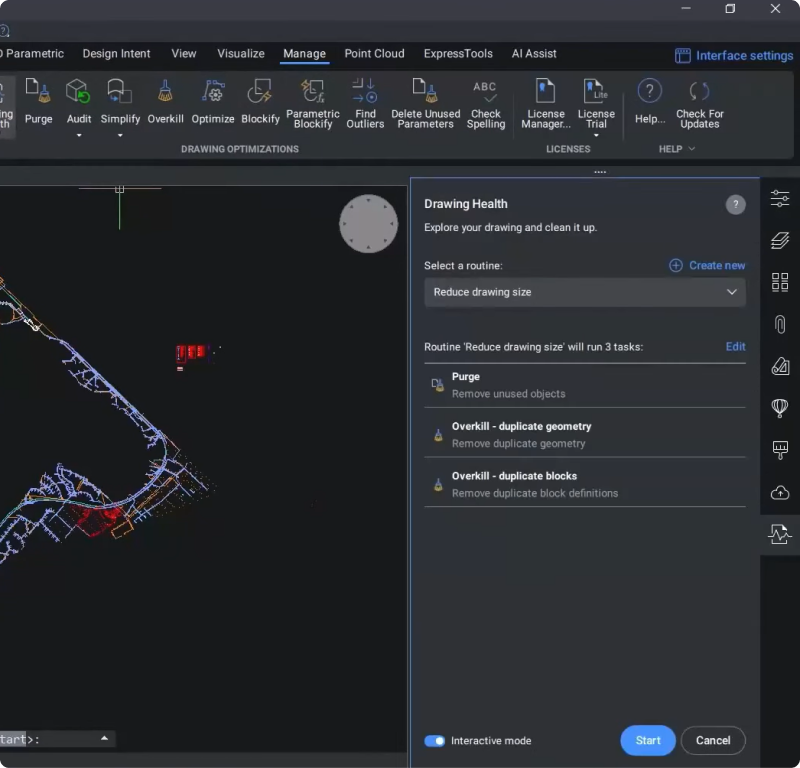

更新 BricsCAD V24 中「圖面健康」工具的介面。新的「圖面健康」任務現在包含其對應的單一圖面最佳化工具的名稱。建立和管理例程也變得更加簡單。

• 若要調整 BricsCAD 的某些現成例程，請使用「 編輯 」按鈕。

• 若要開啟，請使用「 管理例程 」按鈕。

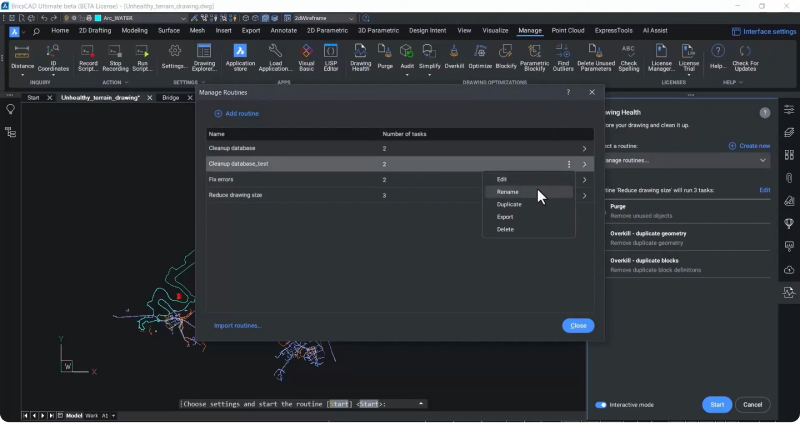

在 例程管理員 中，您可以編輯、重新命名、複製、匯出或刪除現有例程。

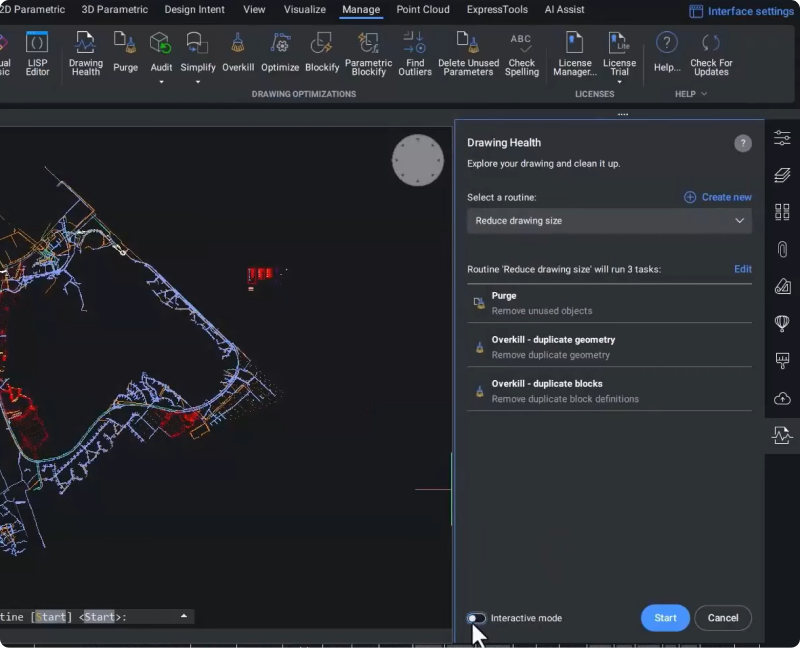

在命令面板的底部，您可以打開或關閉「 互動模式 」開關，這樣繪圖協助會完全自動運行，允許您對例程進行一些輸入，實現您想要的結果 。

如何在 BricsCAD ® V24 中建立 2D 圖面的最佳化例程

此例從一個不健康的 2D 地形圖面開始。 在開始編輯之前，您需要評估圖面的質量，看看有哪些可以改進的地方。

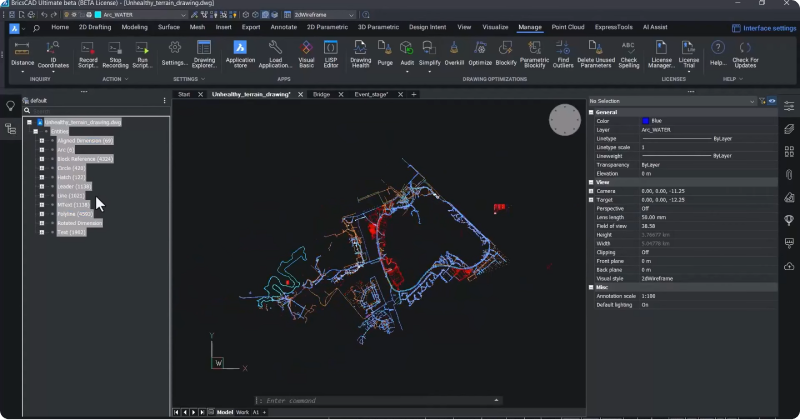

我們可以看到該圖面包含數千個物件，分佈在不同的圖層上。當我們放大時，您可以看到一些複雜的聚合線，就像該圖的左側一樣。

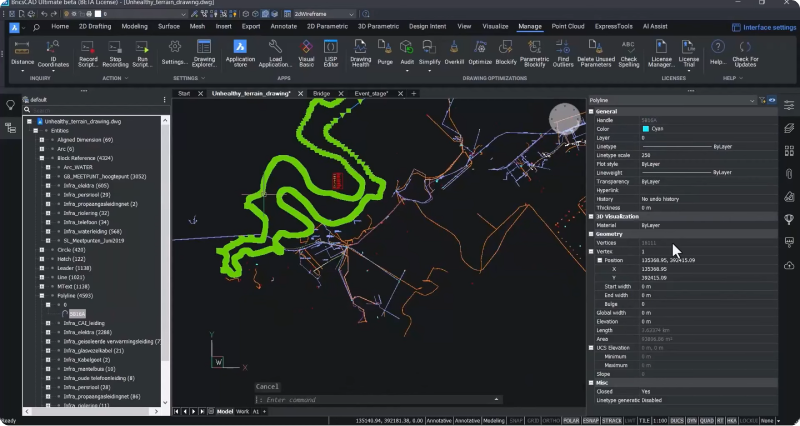

如果查看「性質」面板，您可以看到該聚合線包含超過 16,000 個頂點。
讓我們使用一些圖面最佳化工具來簡化此圖面。

• 若要建立新例程，請開啟「 圖面健康 」對話框並點選「 新增 」按鈕。

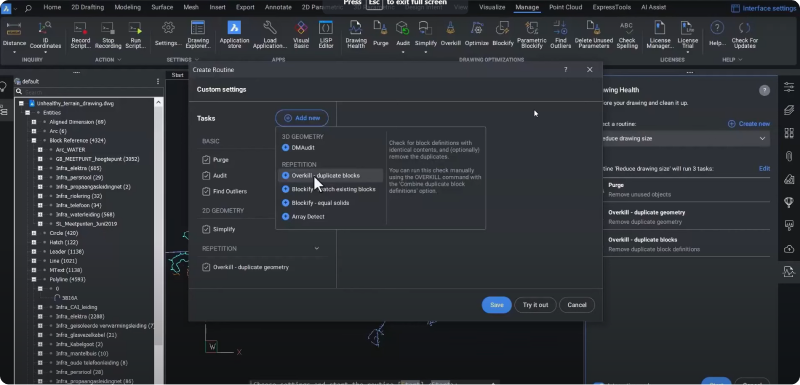

• 在「 自訂設定 」對話框中，點擊「 新增任務 」按鈕。

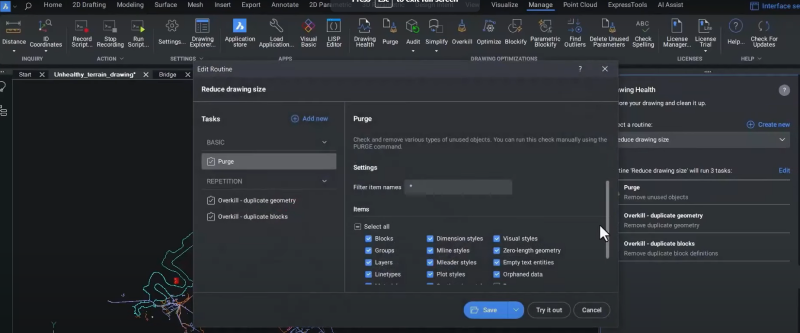

• 新增「 清除 」任務以從本例的圖面中清除未使用的物件。
• 新增「 檢核 」任務以偵測資料庫中的任何潛在區域。

• 選擇「 尋找離群 」以識別遠處的物件並將其移動到有效區域內的座標。
• 新增「 簡化 」指令以簡化2D 幾何體並刪除冗餘頂點和高密度聚合線。
