裝配技術需要一套完整的生產材料，才能有效率地完成工作。這些材料的建立必須盡可能簡單，以確保工程師製作技術圖紙都能有效率、準確地發揮自己的工作。

裝配工具箱：技術人員需要什麼？
裝配技術人員需要完整的圖紙。 BricsCAD Mechanical V24 使工程師和設計師能夠有效率地建立這些工程圖。 工具箱包括：
• 組件生產圖
• 整體佈置圖
• 分解圖
• 裝配手冊

讓我們看看 BricsCAD Mechanical如何幫助您製作這些材料。

BricsCAD Mechanical V24 生產材質建立流程演練

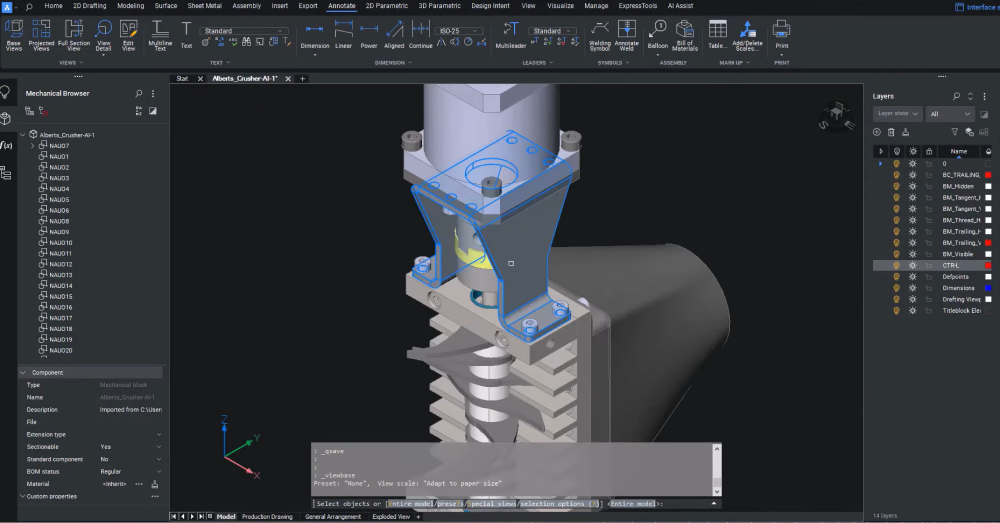

我們旅程的第一步是建立組件生產圖。 使用 BricsCAD 的 VIEWBASE 指令，使用者可以產生詳細的組件圖，例如 Alberts 冰沙機中的安裝支架組件。

接下來，我們再次使用 VIEWBASE 指令來建立一般排列圖，但這次要將它套用在整個裝配上。我們使用氣球工具來註解各個零件，並添加參考裝配體物料清單的詳細資訊。 這些詳盡的細節使裝配技術人員能夠更深入地了解產品的內部工作原理。

我們首先在 3D 裝配模型上開發分解序列以建立分解視圖。 然後將該序列視覺化，並用尾線顯示裝配過程中每個組件的路徑。 「自動氣球」功能可自動對組件進行編號，加速細節設計過程。

也可以為每個裝配步驟向 3D 模型添加非常詳細的說明。 您可以在 3D 箭頭註解中插入視覺提示，這些提示僅在其特定步驟中出現。 甚至可以在需要工具的步驟中加入工具的 3D 模型，讓組裝技術人員完全清楚，並防止潛在錯誤。

您可以將每個裝配步驟作為完整套件匯出為 SVG 格式，包括所有各自的註解。 然後，您可以將這些 SVG 檔案匯入與其匹配步驟對應的裝配手冊文件中。

使用 BricsCAD Mechanical V24 簡化生產流程
BricsCAD Mechanical V24 簡化生成所需生產材料這項曾經充滿挑戰的任務，並提供流暢、高效的製程工作流程。這個多合一的平台可有效率地產生各種裝配圖面和手冊，避免昂貴的錯誤和延誤。為組裝技術人員提供最精確的指導，確保裝配效率，為快速且符合成本效益的製造週期鋪路。
