在 BricsCAD 中編輯多段線的 5 種方法 – Tuesday Tips
當您開始新的 CAD 繪圖時，您可能想做的第一件事是畫一條線，第二件事就是畫另一條線，然後您想要編輯那條線！好消息是，無論您添加新頂點還是編輯凸出值，BricsCAD 為您提供多種編輯直線或折線的方法。

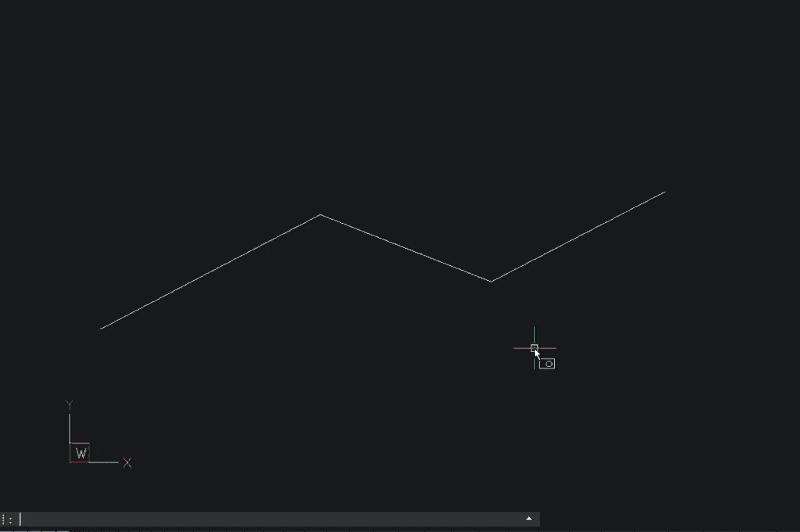

1) Quad
使用Quad向折線添加頂點、調整線段的凸出度、刪除線段或拉伸線段。
如何在 BricsCAD使用 Quad編輯多段線：
1. 打開 Quad。
2. 將游標移到多段線上。
3. 按住 Ctrl。
4. 將游標移動到 Quad 並選擇一個指令。
5. 編輯多段線。
2) PEDIT
使用 PEDIT 編輯頂點、在圓弧和直線之間轉換線段、斷開多段線、反轉方向、插入和刪除頂點、更改線段的寬度以及將曲線轉換為多段線。
如何在 BricsCAD 中使用 PEDIT 命令編輯多段線：
1. 輸入 PEDIT。
2. 選擇多段線。
3. 從選項中選擇。
4. 按照命令行中的說明進行操作。
3) 屬性面板
使用“屬性”面板編輯多段線並獲取額外信息，例如頂點數和正視圖。您可以更改多段線段的寬度和凸度，使多段線閉合、打開等。
使用屬性面板編輯多段線：
1. 擇多段線。
2. 打開屬性面板。
3. 使用選項編輯多段線。
4) Simplify
有時多段線會變得比您希望的更複雜和占用更多內存。使用 SIMPLIFY 指令降低多段線的複雜性。
如何使用 SIMPLIFY 降低 BricsCAD 中折線的複雜性：
1. 輸入簡化。
2. 選擇多段線。
3. 在指令中選擇您的容差選項。
5) 使用指令
使用例如 TRIM、EXTEND 和 JOIN 之類的指令來編輯折線。
如何在 BricsCAD 中修剪多段線：
1. 輸入TRIM修剪。
2. （可選）選擇切割體。
3. 點擊要修剪的線。該部分將刪除到最近的切割體。
4. （可選）按住 Shift 進行延伸而不是修剪。
如何在 BricsCAD 中延長多段線：
1. 輸入EXTEND擴展。
2. （可選）選擇邊界體。
3. 點擊要延伸的線。該部分將擴展到最近的邊界體。
4. （可選）按住 Shift 來修剪線條而不是延伸。
如何在 BricsCAD 中連接多段線：
1. 輸入JOIN加入。
2. 選擇要加入的物件。
3. 按 Enter。
注意：多段線必須相互接觸。
